中文
薄膜撕裂度測定是評估薄膜材料抗撕裂性能的重要測試項目，廣泛應用于包裝材料、塑料薄膜、紙張等領(lǐng)域，其結果直接關(guān)系到材料在加工、運輸和使用過(guò)程中的可靠性。以下從測定原理、主要方法、儀器設備、操作步驟及注意事項等方面進(jìn)行詳細說(shuō)明：

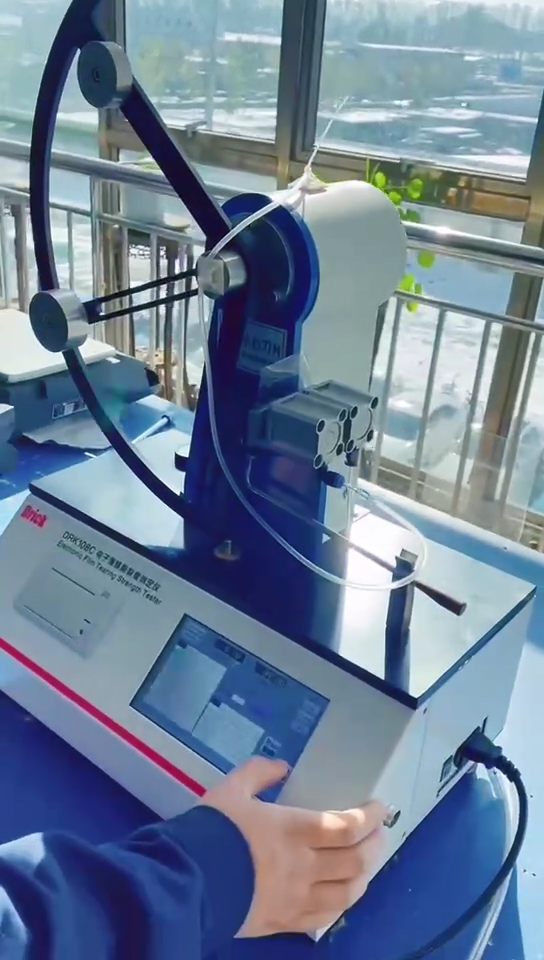

![DRK108C電子薄膜撕裂度測定儀[00_00_15][20250807-172520].png](/sys_manager/uploadimg/image/20250807/6389018443770628694144670.png "DRK108C電子薄膜撕裂度測定儀[00_00_15][20250807-172520].png")
一、測定原理
薄膜撕裂度指的是將預先有切口的薄膜樣品撕裂至一定長(cháng)度所需的力，通常以撕裂過(guò)程中所施加的力的平均值或最大值來(lái)表示。其核心原理是通過(guò)模擬材料在實(shí)際使用中可能受到的撕裂應力，評估材料抵抗撕裂擴展的能力。
對于韌性材料（如塑料薄膜），撕裂過(guò)程中力的變化較為平穩，通常以平均力作為結果；
對于脆性材料，撕裂力可能隨裂紋擴展急劇變化，需關(guān)注最大撕裂力。
二、主要測試方法及標準
不同材料和應用場(chǎng)景對應不同的測試標準，常見(jiàn)的有以下兩種：
1. 埃爾門(mén)多夫（Elmendorf）法（最常用）
適用范圍：適用于塑料薄膜、薄片、紙張、紙板等材料，尤其適合厚度較薄、韌性較好的薄膜。
測試原理：將矩形樣品預先切開(kāi)一個(gè)切口，利用擺錘下落的動(dòng)能撕裂樣品，通過(guò)擺錘消耗的能量計算撕裂度。
相關(guān)標準：
ISO 6383-1:2013《塑料 — 薄膜和薄片 — 撕裂強度的測定 — 第 1 部分：埃爾門(mén)多夫法》
GB/T 16578.2-2009《塑料薄膜和薄片耐撕裂性能的測定 第 2 部分：埃爾門(mén)多夫法》
2. 褲形撕裂法
適用范圍：適用于較厚的薄膜、薄片或橡膠材料，通過(guò)樣品自身形狀引導撕裂方向。
測試原理：將樣品裁剪成 “褲形”，在兩端施加拉力，使撕裂沿預定線(xiàn)擴展，記錄最大撕裂力。
相關(guān)標準：
ISO 6383-2:2013《塑料 — 薄膜和薄片 — 撕裂強度的測定 — 第 2 部分：褲形撕裂法》
GB/T 16578.1-2008《塑料薄膜和薄片耐撕裂性能的測定 第 1 部分：褲形撕裂法》
三、儀器設備（以埃爾門(mén)多夫法為例）
埃爾門(mén)多夫撕裂度儀：核心組件包括
擺錘：提供撕裂所需的動(dòng)能，不同重量的擺錘對應不同的測試范圍（如 1600gf、3200gf 等）；
樣品夾持裝置：固定樣品，確保撕裂方向穩定；
切口刀：在樣品上預制標準長(cháng)度的切口（通常 20mm）；
讀數裝置：記錄擺錘擺動(dòng)角度，換算為撕裂能或撕裂力。
輔助工具：
取樣器：裁剪標準尺寸的樣品（如 100mm×63mm）；
游標卡尺：測量樣品厚度（精確至 0.01mm）。
四、測試步驟（埃爾門(mén)多夫法）
樣品準備：
從薄膜卷材上隨機截取至少 10 個(gè)樣品（縱向和橫向各 5 個(gè)，以評估各向異性）；
用取樣器將樣品裁剪為 100mm×63mm 的矩形，確保邊緣平整、無(wú)褶皺；
在樣品寬度方向的中心位置，用切口刀預制 20mm 長(cháng)的垂直切口（切口需平直，避免歪斜）。
儀器校準：
根據樣品預期撕裂強度選擇合適量程的擺錘（如低強度薄膜用小量程擺錘）；
檢查儀器水平度，確保擺錘擺動(dòng)順暢，無(wú)卡頓；
進(jìn)行零點(diǎn)校準和標準樣品校準，驗證儀器精度。
樣品夾持與測試：
將樣品無(wú)切口的一端固定在儀器下夾持器，有切口的部分懸于上夾持器下方，確保切口位于夾持中心；
抬起擺錘并鎖定，將樣品另一端固定在上夾持器，確保樣品平整、無(wú)張力；
釋放擺錘，擺錘下落時(shí)撕裂樣品，儀器自動(dòng)記錄撕裂過(guò)程中的能量消耗；
每個(gè)樣品測試 3 次，取平均值（剔除異常值）。
結果計算：
撕裂度（T）計算公式：T=dE
其中，E為撕裂能（由儀器根據擺錘參數和擺動(dòng)角度計算），d為樣品厚度（mm）；
結果單位通常為 N/mm（牛 / 毫米）或 kN/m（千牛 / 米），具體需符合標準要求。
五、結果應用
薄膜撕裂度是包裝材料的關(guān)鍵指標：如食品包裝膜需具備一定抗撕裂性，避免運輸中破損；
可用于評估材料配方或加工工藝的穩定性（如吹塑薄膜的拉伸比、厚度均勻性對撕裂度的影響）；
不同方向的撕裂度差異（如縱向＞橫向）可指導材料的合理使用（如根據受力方向選擇包裝方向）。
通過(guò)嚴格遵循測試標準和操作規范，薄膜撕裂度測定結果可準確反映材料的抗撕裂性能，為產(chǎn)品設計、質(zhì)量控制和應用選型提供可靠依據。
版權所有 @ 山東德瑞克儀器股份有限公司 備案號：魯ICP備12028852號-4 實(shí)驗室一站式服務(wù),實(shí)驗室設計,試驗儀選配.(魯)-非經(jīng)營(yíng)性-2021-0099
